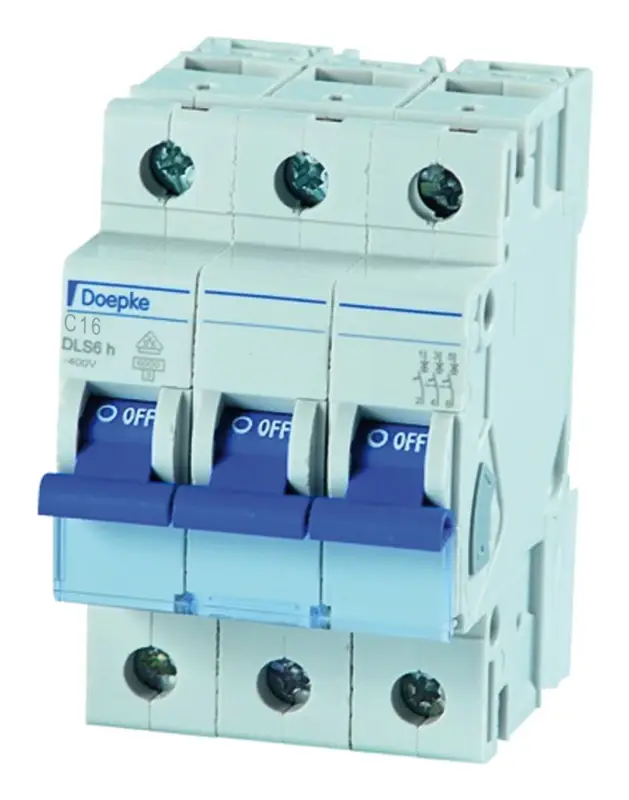

Doepke Leitungsschutzschalter C 16A 3p 400V 6kA 3TE AC/DC 50Hz Zusatzeinrichtungen möglich IP20 Günstig

Doepke Leitungsschutzschalter C 16A 3p 400V 6kA 3TE AC/DC 50Hz Zusatzeinrichtungen möglich IP20

Montage und Einbau
Einbautiefe : 68,7 mm
Breite in Teilungseinheiten : 3
Energie und Leistung
Spannungsart : AC/DC
Netzfrequenz : 50 Hz
Bemessungswerte
Bemessungsspannung : 400 V
Bemessungsstrom : 16 A
Bemessungsschaltvermögen nach EN 60898 : 6 kA
Normen und Standards
Schutzart : IP20
Auslösecharakteristik : C
Energiebegrenzungsklasse : 3
Überspannungskategorie : 3
Verschmutzungsgrad : 2
Eigenschaften
mitschaltender Neutralleiter : nein
Polzahl (gesamt) : 3
Zusatzeinrichtungen möglich : ja
Merkmale :

• Eine wesentliche Forderung der DIN VDE 0100 ist es, Kabel, Leitungen und Installationsgeräte gegen Überlast und Kurzschluss zu schützen
• Sie kann durch den Einsatz von Leitungsschutzschaltern (MCB, Miniature Circuit-Breaker) erfüllt werden
• In industriellen Installationen, aber auch im Gewerbe, übernehmen sie oftmals zusätzlich den Schutz von Ausrüstungen und Geräten, wodurch sich meist höhere Anforderungen als beim Einsatz in der Wohnungsbauinstallation ergeben
• Leitungsschutzschalter nutzen sowohl die magnetische als auch die Wärmewirkung des elektrischen Stroms aus: Steigt der Strom bei einem Kurzschluss des Stromkreises sehr schnell auf einen zu hohen Wert, unterbricht der MCB den Stromkreis durch das Magnetfeld einer erregten Spule
• Die bei einer dauerhaften Überlast entstehende Wärmeentwicklung führt zur Verformung des Bimetalls, wodurch der Schalter auslöst
• Die Leitungsschutzschalterbaureihe DLS 6 zeichnet sich durch eine große Auswahl verschiedener Typen für weite Anwendungsbereiche aus
• Neben Schaltern für Wohn- und Zweckgebäude enthält sie auch Schalter für den industriellen Bereich
• Die geringe Bauhöhe bietet viel Platz für die Verdrahtung und der große Klemmbereich sorgt, ebenso wie die Möglichkeit der Verwendung handelsüblicher Verdrahtungsschienen, für eine einfache Verarbeitung
• Daneben verfügt die Baureihe über ein großes, klappbares Beschriftungsfenster für Etiketten und eine klar beschriftete Anzeige des Betriebszustands
• Eine Vielzahl an Zusatzgeräten, wie z.B. Unterspannungs- oder Arbeitsstromauslöser sowie Hilfs- und Störmeldeschalter machen einen universellen Einsatz der Leitungsschutzschalter möglich
• Die Ausführung DLS 6h für das Handwerk zeichnet sich durch ein für Verteiler- und Endstromkreise ausgelegtes Bemessungsschaltvermögen von 6 kA und durch eine große Auswahl an Bemessungsströmen in den Charakteristiken B und C aus
• Leitungsschutzschalter mit C-Charakteristik eignen sich in erster Linie für Leistungsstromkreise mit hohen Einschalt- bzw. Spitzenströmen, da ihre Kurzschlussauslösung beim fünf- bis zehnfachen Wert des Bemessungsstromes liegt

Installationshinweis : Für die Verwendung dieses Produktes ist ein Starkstromanschluss erforderlich. Eventuell ist hierfür die Zustimmung Ihres lokalen Netzbetreibers erforderlich.
Die Montage darf nur durch qualifiziertes Fachpersonal erfolgen.
